Stabila stödkonstruktioner för kommande schakt
I december 2025 började vi gjuta slitsmurar i Rosenlund. Slitsmurarna är en viktig del av de täta och stabila stödkonstruktioner som krävs för att kunna påbörja schakten.
Med hjälp av slitsmurar och sekantpålar skapar vi en tät, stabil barriär av betong inför den kommande schakten i Rosenlund. Det handlar om stödkonstruktioner med samma funktion där sekantpålarna används vid byggnation nära berg, till exempel vid bergpåslaget under Rosenlundsgatan.
Norr och söder om kanalen bygger vi två väggar av sekantpålar som borras ned i berget. Den södra väggen blir enligt nuvarande plan klar under sommaren. Det sista momentet blir att ”låsa” fast pålarna med hjälp av en krönbalk, Richard Shoultz, delprojektledare Haga. Arbetet med norra tvärväggen, mot Rosenlundsgatan, startar upp i maj.
Slitsmurarna gjuts i två omgångar. I nuläget pågår det arbeten på den norra sidan av kanalen, när vi är klara där påbörjar vi gjutningen av slitsmurar på den södra sidan. Slitsmurarna ansluter till de båda tvärväggarna av sekantpålar. I sidled stöttas slitsmurarna upp av så kallade crosswalls. Dessa rivs i takt med att vi schaktar oss nedåt och ersätts då med stämp. I mittendelen av schaktet stöttas stämpen i sin tur av kingposts.

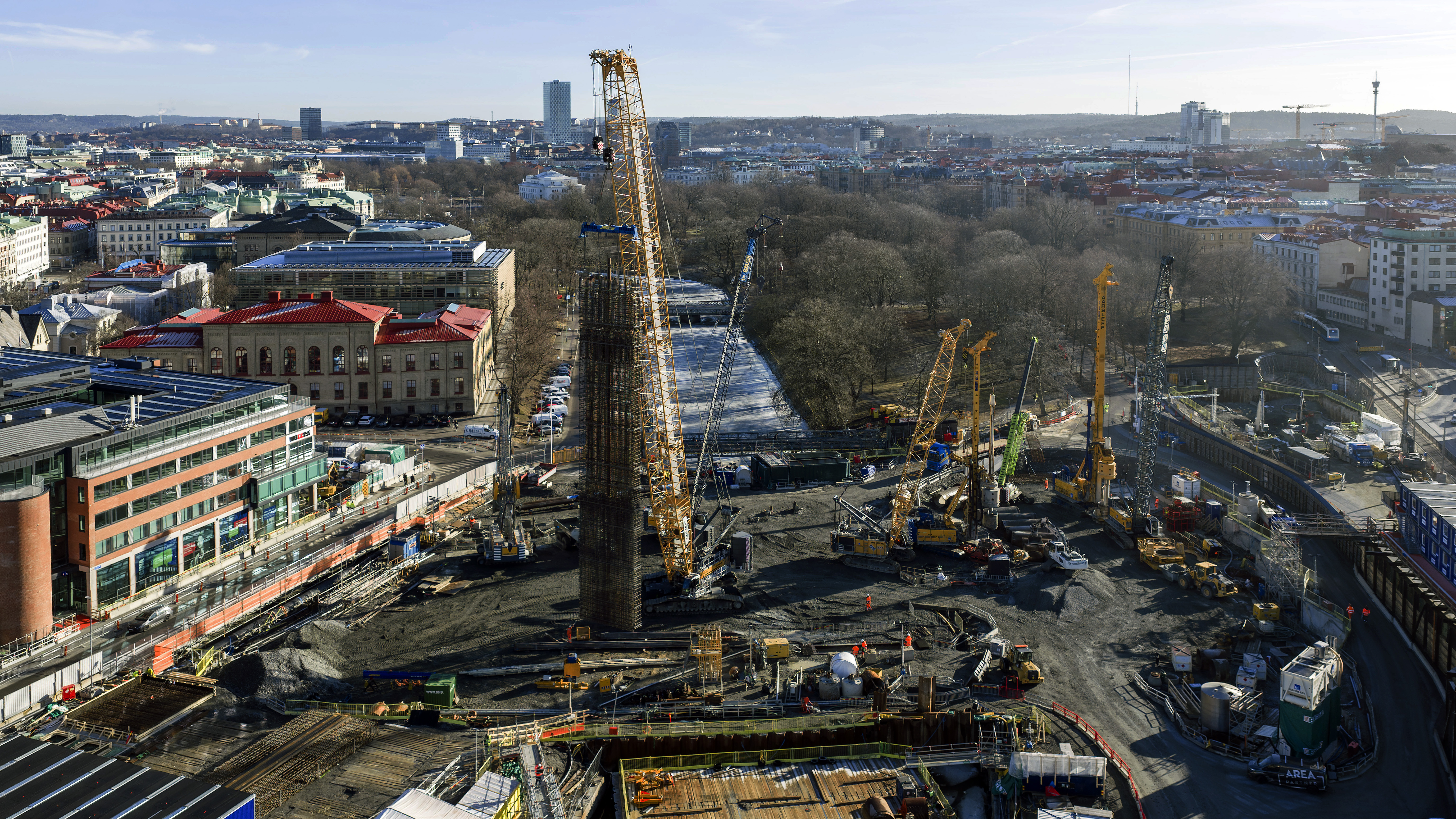

Byggnationen av Haga station i betong sker på ett begränsat område där logistiken är en stor utmaning. Arbetet med att få stödkonstruktionerna på plats kräver stora maskiner av olika slag som samsas på en begränsad ytaa
Vi ska bygga ett 30 meter djupt jordschakt och lerans mäktighet och egenskaper ställer stora krav på säkerhet och täthet för att förhindra sättningar i omgivningen. Via automatiska mätare och prismor som monteras på omkringliggande byggnader, befintlig spont och slitsmur, kontrollerar vi hur marken rör sig i alla riktningar. Resultaten av mätningarna jämförs löpande gentemot uppsatta gränsvärden, säger Richard.
Slitsmurarna gjuts på plats i jorden. För att säkerställa att slitsmuren hamnar i rätt position använder vi styrväggar. Styrväggarna är av betong som prefabricerats och sedan monteras på plats innan schakt.

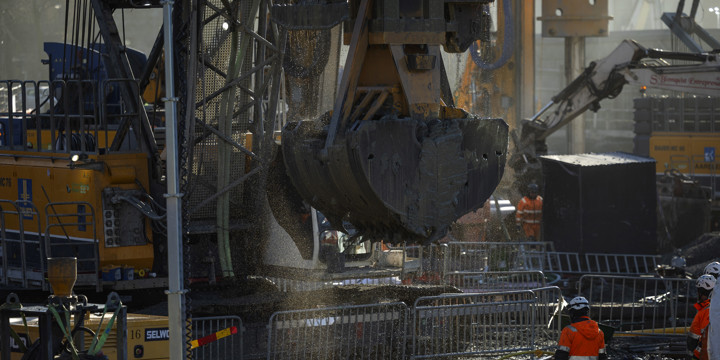

Med ett rektangulärt grävaggregat, skopa, schaktas sedan jorden och leran ut inom betongplattan. I vårt fall ska vi cirka 30 meter ned i jord och lera. Grävaggregatet för schakten av slitsmuren väger 4 ton.

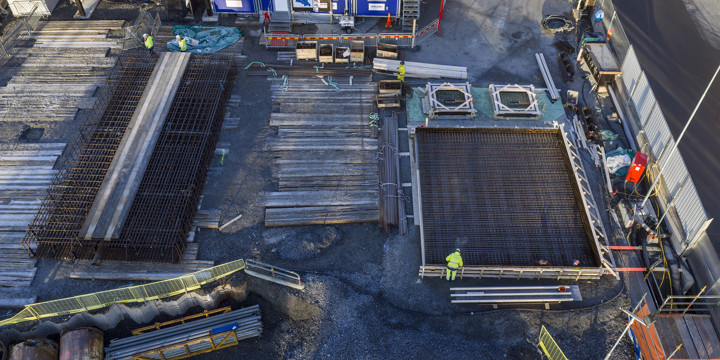

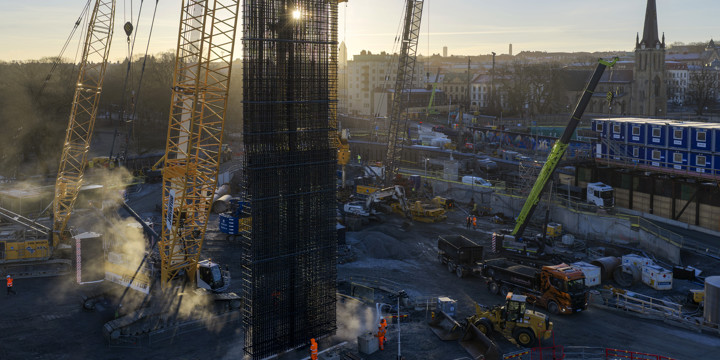

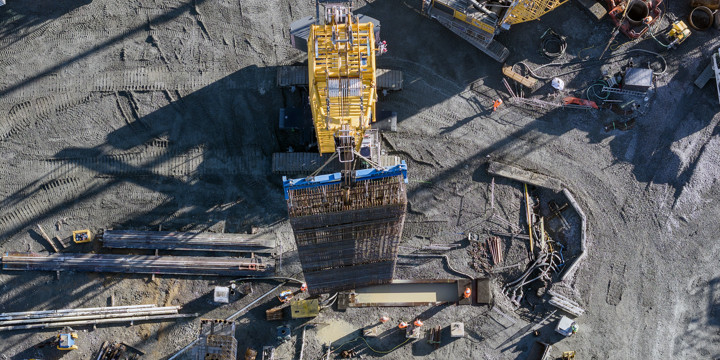

Den totala längden på de armeringskorgar som krävs för att gjuta en panel är 35 meter. Korgarna kommer i tre delar och monteras ihop på plats.
Slitmurarna gjuts i paneler eller sektioner. Varje sektion är 7 meter bred, 1,5 meter djup och 35 meter hög. För det krävs Armeringskorgar som väger upp mot 90 ton. För varje panel går det åt cirka 400 kubikmeter betong.
