I E4 Förbifart Stockholm finns det en mängd olika detektorer som kan upptäcka köer, förändrad luftkvalitet och stillastående fordon. Med flera olika detektorer som överlappar varandra och reagerar på olika sätt säkerställer vi att en eventuell brand kan upptäckas omgående.

• Stoppdetekteringssystemet märker att det står en stillastående bil i tunneln och säger åt operatören på Trafikledningen att bedöma situationen via en av de 1400 kameror som finns i E4 Förbifart Stockholm. Ser operatören brand eller rök aktiveras brandplanen, en förprogrammerad åtgärdsplan anpassad just för brand.

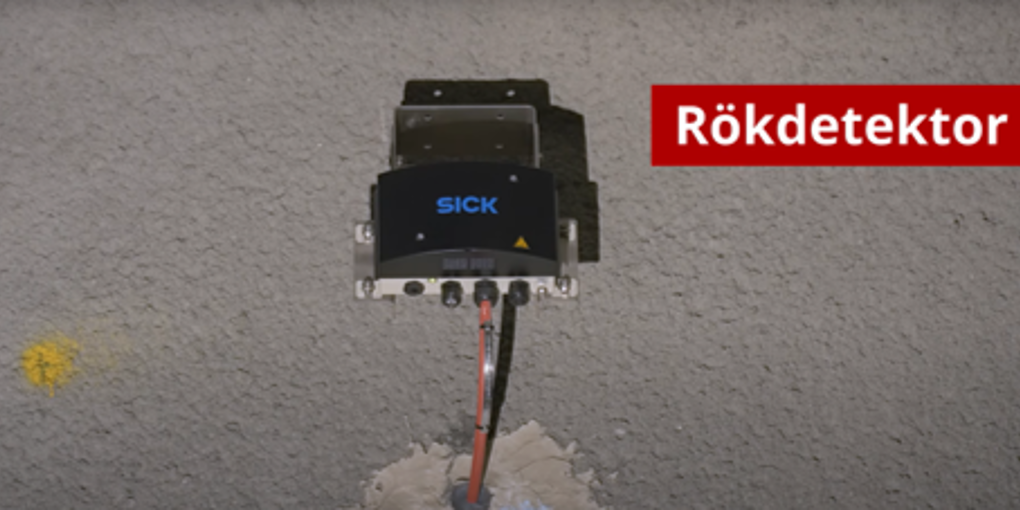

• Rökdetektorn reagerar på rök i tunneln. Systemet meddelar operatören att det finns rök någonstans på en delsträcka och operatören använder kamerorna för att hitta rätt plats och ser efter vad som händer.
• Värmedetektorn reagerar i två steg. I det första steget larmas operatören som startar brandplanen. I steg två, om detektorn når upp till en viss temperatur, kan systemet själv aktivera brandplanen.

Utöver de tekniska systemen i tunneln kan trafikanterna själva ringa in till Trafik Stockholm eller 112 och anmäla att en olycka skett. Det är också är ett bra verktyg för att snabbt upptäcka händelser i tunneln.

Så fungerar brandbekämpningssystemet – tunnelns effektiva nedkylning

Brandbekämpningssystemets används för att kyla ner området runt branden. Systemet ska genom rör i tunneltaket kunna pumpa ut upp till 15 000 liter vatten i minuten över två aktiva sektioner (vilket är runt 100 meter i huvudtunneln). Det motsvarar ungefär 75 fulla badkar.

Brandbekämpningssystemets uppgift är att genom att kyla ner området runt branden kunna:

• underlätta utrymningen
• dämpa brandutvecklingen
• hindra att branden sprider sig mellan fordon
• begränsa skador på tunnel och installationer
• underlätta för räddningstjänsten att nå fram till och fortsätta bekämpa branden

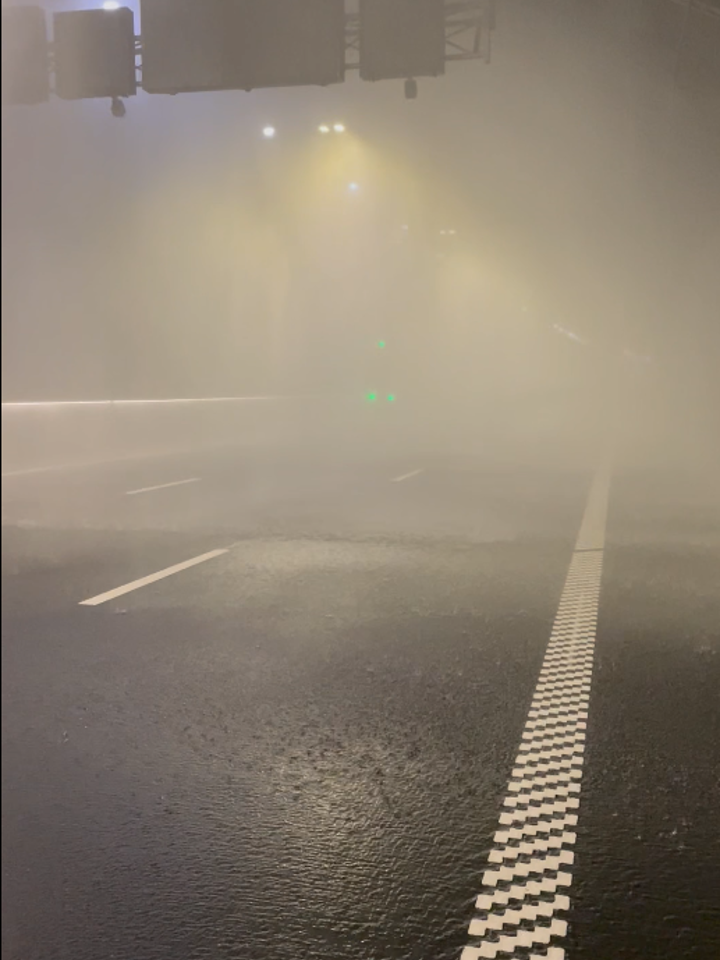

Så här kan det se ut när vi testar brandbekämpningssystemet. Vattnet kyler ner och begränsar elden. Till vänster ser du också ledbelysningen på väggen som visar vägen till nödutgången. De tre gröna lamporna sitter vid en nödutgång och blinkar för att synas extra bra i en rökfylld tunnel. För allas säkerhet är det viktigt att du alltid följer de instruktioner som gäller vid en eventuell utrymning.

Visa större bild

Test av BBS

BBS testas tillsammans med belysning som underlättar utrymning

Stäng

Heta tester i tunnel

All teknik som installeras i E4 Förbifart Stockholm provas noggrant i flera steg. Vissa saker testar vi väldigt handgripligen, som just värme- och rökdetektorerna. Följ med ner i tunneln och se hur det går till.

Vad mer händer om det brinner?

Vid en eventuell brand stängs hela tunneln av och töms på trafik i båda riktningar. Alla säkerhetssystem som är relevanta för just den platsen aktiveras. Förutom att det sprutar vatten ur brandbekämpningssystemet börjar brandgasventilationen ventilera ut brandrök och flera system kopplat till utrymning startar. För att underlätta utrymningen hjälper bland annat skyltar, ledljus, blixtljus, högtalarmeddelande och meddelanden via radion till att leda dig som trafikant rätt.

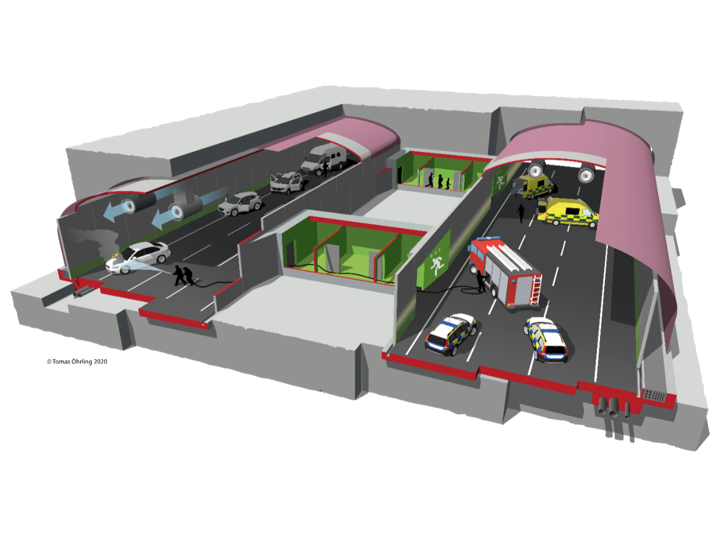

Utrymningsvägar finns med hundra meters mellanrum i huvudtunnlarna och leder via brandsäkra celler ut i motsatt tunnelrör. I utrymningsvägarna finns hjälptelefoner, handbrandsläckare och brandpost för brandslangar. Här finns det också täckning för mobilen, precis som i resten av tunneln. Eftersom hela tunneln stängs av i båda riktningar och det är tätt mellan utrymningsvägar är det lätt för räddningstjänsten att få access till olycksplatsen.

För din och alla andras säkerhet

Om en olycka sker i tunneln är det för allas säkerhet viktigt att du som trafikant tänker på detta:

• Följ alla instruktioner som kommer via skyltar, ljudmeddelanden och belysning.
• Åk aldrig förbi ett brinnande fordon!
