Västernorrland Dingersjö – Sundsvall, dubbelspår

Vi planerar att bygga dubbelspår mellan Dingersjö och Sundsvall. Syftet är att öka kapaciteten på Ostkustbanan. Denna dubbelspårsetapp kan ses som en delinvestering i ett framtida dubbelspår mellan Sundsvall och Gävle.

Vad?

Dubbelspår mellan Dingersjö och Sundsvall. En sträcka på 12,5 km. Utbyggnaden sker i två etapper. Först etappen Kubikenborg - Sundsvall C och sedan Dingersjö - Kubikenborg.

Varför?

Vi vill öka kapaciteten så att fler tåg kan trafikera Ostkustbanan. Målet är att restiden mellan Sundsvall och Stockholm ska vara under 2 timmar (idag 3,5 timmar med snabbtåg).

Nuläge

Projektering för Dingersjö - Kubikenborg, samråd pågår. Järnvägsplanen för Kubikenborg - SundsvallC har överklagats, beslut kommer att tas av regeringen.

Kostnad

Cirka 3,5 miljarder kronor (enligt kalkyl från 2022)

Samråd på orten 27 maj - 23 juni 2024

Vi har kommit längre i vår fortsatta projektering av dubbelspårsetappen mellan Dingersjö och Kubikenborg och bjuder nu in till samråd. Vi annonserar i Njurundabladet lördag den 18 maj och i Sundsvalls Tidning lördag 25 maj. Till dig som ingår i vår samrådskrets skickar vi ett informationsbrev angående samrådet.  Välkommen till samrådsmötena som är öppna för alla intresserade.

När? Tisdag den 28 maj och torsdag den 13 juni. Öppet hus klockan 16.00-20.00. Presentation i biografen klockan 18.00.

Var? På Opalen i Kvissleby

Under samrådsperioden har du möjlighet att lämna synpunkter på förslaget till järnvägsplan som du hittar under Dokument - Aktuella handlingar från måndag den 27 maj. Har du information som kan vara viktig för oss att känna till så vill vi att du kontaktar oss eller lämnar informationen digitalt via länken till synpunktsformuläret här nedan.

Utställning
Under samrådsperioden 27 maj - 23 juni har du möjlighet att besöka vår utställning om förslaget till dubbelspår mellan Dingersjö och Kubikenborg. Utställningen finns i biblioteket på Opalen, Skolgatan 1 i Kvissleby (öppettider) samt på Sundvalls kommun, Norrmalmsgatan 4 (ordinarie öppettider vardagar 8.00-16.30).

Du är alltid välkommen att kontakta oss om du har frågor.

Om projektet

Ostkustbanan, järnvägen mellan Sundsvall och Gävle, är hårt belastad kapacitetsmässigt trots att vi har utfört åtgärder de senaste åren för att fler tåg ska kunna trafikera banan. Ombyggnaden till dubbelspår ses som en delinvestering i ett framtida dubbelspår mellan Sundsvall och Gävle. Målet är att restiden på Ostkustbanan mellan Sundsvall och Stockholm ska vara cirka 2 timmar (idag 3,5 timmar med snabbtåg).

Ostkustbanan är en strategiskt viktig länk i Europas godstransportsystem. Godsstråket mellan Mjölby i söder och Haparanda i norr ingår i den Bottniska korridoren som binder samman Sverige, Finland, Norge och Ryssland. Sträckan fungerar som en godspulsåder för råvaror och gods från norra Skandinavien genom Norrland och till södra Sverige och EU.

Tillsammans med den nya mötesstationen i Dingersjö söder om Sundsvall, som blev klar för trafik i november 2020, ger dubbelspåret utrymme för såväl fler persontåg som godståg. Vi skapar även bättre anslutningar till industrier längs spåret.

Nyheter

Tidplan

Här kan du följa vad som händer i projektet framöver. Observera att tiderna är preliminära.

Vi jobbar med att ta fram järnvägsplan för delsträckan Dingersjö - Kubikenborg.

Under mars inleder vi förberedande arbeten kring Fridhemsgatan inför kommande dubbelspårsutbyggnad. Vi behöver flytta bussfickan på Kyrkbergsvägen till Fridhemsgatan, strax väster om järnvägsbron, för att skapa plats att arbeta med dubbelspåret. Vi kommer att gräva för den nya bussfickan och riva den gamla, räkna med byggtrafik och något begränsad framkomlighet förbi arbetet.

Med planerad start i april, ska vi också frakta jordmassor som vi ska använda till en ny järnvägsbro över Fridhemsgatan. Transporterna sker via väg 562 och Fridhemsgatan.

Planerad byggstart för den 2,5 kilometer långa delsträckan Kubikenborg - Sundsvall C

Planerad byggstart för den 10 kilometer långa delsträckan Dingersjö - Kubikenborg

Dubbelspåret beräknas vara färdigt för trafik.

Områdesinformation

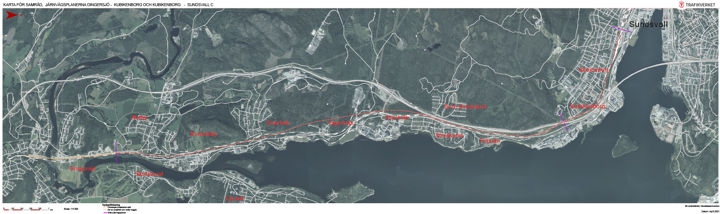

Dubbelspårsutbyggnaden är uppdelad i delsträckorna Dingersjö - Kubikenborg och Kubikenborg - Sundsvall C med var sin järnvägsplan. Mer information hittar du under varje delsträcka.

Järnvägen längs kusten har stor betydelse för både gods- och persontrafik, men den har låg standard med långa restider och är i stort behov av utbyggnad. Järnvägssträckan trafikeras med en blandning av person- och godstrafik, där persontrafiken utgörs av både snabb- och regionaltåg. Varje typ av tåg har sin egen hastighet vilket ger en svår trafiksammansättning där både möten och förbigång/omkörningar krävs för att  tillräckligt många tåg ska få plats. Det skapar oönskade beroenden mellan tågen och ger såväl förlängda res- och transporttider som ökad störningskänslighet.

De nya mötesstationer, kortare sträckor med dubbelspår, som byggts de senaste åren räcker inte till när person- och godstrafiken ökat. Möjligheten att utveckla tågtrafiken ytterligare är mycket begränsad med dagens anläggning.

Delen Gävle-Sundsvall, Ostkustbanan

Den cirka 22 mil långa järnvägssträckan mellan Gävle och Sundsvall är enkelspårig och har långa avstånd mellan dagens 25 mötesstationer. Ökad trafik har medfört att restiden mellan Stockholm och Sundsvall  förlängts under en period av år, från ca 3 timmar 1996 för snabbaste tåget, till dagens 3 timmar och 35 min.



Samråd är en viktig process som sker löpande under hela planläggningen fram till granskning då Trafikverket lägger fram sitt färdiga planförslag. Genom samråd utbyter Trafikverket information med och inhämtar synpunkter och kunskap från myndigheter, organisationer, enskilda som kan bli särskilt berörda och allmänheten. Det är en viktig demokratisk process. Alla synpunkter samlas slutligen i ett dokument som heter samrådsredogörelsen. Där svarar även Trafikverket på synpunkterna.

Vi kommer bjuda in till flera samråd. Dessa annonseras här på projektets webbsida, i Sundsvalls Tidning och via brevutskick till dig som ingår i samrådskretsen. Dina synpunkter är viktiga för att dubbelspåret ska bli så bra som möjligt för så många som möjligt.

Att ta fram en järnvägsplan tar flera år och människor som bor och verkar i området kan ha många frågor och funderingar. Trafikverkets planeringsarbete ska bidra till att vi hittar hållbara lösningar för både teknik och ekonomi, som balanseras mot intrånget där boende-, kultur- och naturmiljöer berörs. Våra markförhandlare är länken mellan fastighetsägare och järnvägsprojektet och dom jobbar hela tiden för att hitta lösningar där järnvägens sträckning påverkar fastighet eller verksamhet.

Först när en fastställd järnvägsplan vinner laga kraft kan Trafikverket formellt tillträda aktuella markområden och påbörja markåtkomst för den framtida järnvägen. Exempel på åtgärder kan vara: köp eller byte av mark, utbetalning av intrångsersättningar (i vissa fall) och bullerskydd med mera.

Om du vill veta om din fastighet eller verksamhet är berörd kan du kontakta oss. När arbetet med järnvägsplanen kommit längre och det börjar bli klart hur stort markområde som ska ingå i järnvägsanläggningen kommer det att redovisas på samrådsmöten.

Pågående bullerutredning mellan Dingersjö och Kubikenborg

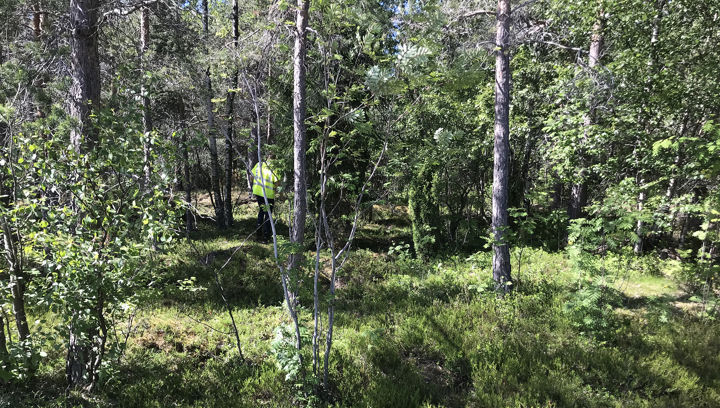

Bullerutredningen pågår för fullt. Under oktober var vi ute i fält och inventerade flera hundra hus längs planerad järnväg och ytterligare fältinventeringar kommer att göras under våren 2024. Vid inventering samlar vi in information om hushöjder, hur husen ligger i förhållande till omgivande mark, var det finns uteplatser och hur fasaderna är uppbyggda. Med insamlad data bygger vi upp en virtuell modell av bebyggelsen, befintlig järnväg och ett framtida dubbelspår. På så sätt kan vi beräkna vilka ljudnivåer järnvägstrafiken medför både utomhus och inomhus. Beräkningar kommer göras för både nuläge och med framtida dubbelspår. Nästa steg blir att utreda effekt av olika spårnära bullerskyddsåtgärder. Under våren 2024 planerar vi att kunna redovisa förslag till källnära bullerskyddsåtgärder. När det är klart kan vi dra slutsatser om vilka fastighetsnära bullerskyddsåtgärder som behövs. Fastighetsnära bullerskyddsåtgärder (fönsterbyten, uteplatsåtgärder med mera) planerar vi kunna redovisa i granskningshandlingen våren 2025.

Riktvärden för trafikbuller

Riksdagen har fastställt riktvärden för trafikbuller som normalt inte bör överskridas vid nybyggnation eller väsentlig ombyggnad av trafikinfrastruktur. Om riktvärden överskrids överväger Trafikverket olika typer av åtgärder utifrån behov, teknik och kostnad. Det är i första hand åtgärder nära källan till bullret, i form av bullerskyddsvallar och bullerskyddsskärmar. Om detta inte räcker eller om det inte är tekniskt möjligt att utföra till en rimlig kostnad, kan det bli aktuellt med åtgärder på den enskilda fastigheten, till exempel på fönster eller uteplatser. Om det inte är tekniskt möjligt eller ekonomiskt rimligt att uppnå riktvärdena fullt ut, är det möjligt att göra avsteg från dem.

Buller är ett oönskat ljud. Buller uppstår i kontakten mellan hjul och räl eller mellan däck och vägbana. I lägre hastigheter bidrar även motorljud och ljud från fläktar till buller.

  • Ljudnivån mäts i så kallat A-vägt decibel, dB(A). Det innebär att de frekvensområden som uppfattas bäst av det mänskliga örat ges större vikt.
  • Bullret redovisas i ekvivalent nivå och maximal nivå. Ekvivalent nivå är ett mått på medelljudnivån under ett dygn, och den maximala nivån är den högsta uppmätta nivån.
  • Decibelskalan är logaritmisk. Det innebär att örat knappt kan uppfatta en förändring med 2–3 dB(A), men en sänkning med 8–10 dB(A) upplevs som en halvering av ljudnivån.
  • Utbredning av buller är beroende av väderlek eftersom ljudets hastighet varierar med temperatur och vindförhållanden.

Vad är en väsentlig ombyggnad?

Ombyggnad av väg eller järnväg delas in i två åtgärdskategorier, beroende på hur omfattande ombyggnaden är. Större förändringar klassas som nybyggnad eller väsentlig ombyggnad. Mindre förändringar klassas som befintlig infrastruktur. En väsentlig ombyggnad kan vara en större fysisk förändring av infrastrukturen, med exempelvis fler spår eller körfält. Det kan också vara åtgärder som leder till en trafikförändring med en ökad bullerstörning som följd, där ökningen är minst 2 dB. Åtgärdskategorin styr vid vilken ljudnivå Trafikverket överväger bullerskyddsåtgärder. Vid nybyggnad och väsentlig ombyggnad överväger vi åtgärder om ljudnivåerna för den planerade åtgärden beräknas vara högre än riktvärdena. För befintlig infrastruktur överväger vi åtgärder först vid en högre ljudnivå (åtgärdsnivå) vilken är cirka 10 dB högre än riktvärdena. För befintlig infrastruktur genomför vi åtgärder enligt ett nationellt åtgärdsprogram, där de mest utsatta prioriteras.

Beräkning av buller

Trafikbuller analyseras bäst genom beräkning av ljudnivåerna som ekvivalent och maximal ljudnivå. För att kunna beräkna ljudnivån behövs underlag för terräng, byggnader, antal fordon, typ av fordon, hastigheter med mera. Beräkningsmodellen innehåller underlag från mätningar av bullernivåer från olika tågtyper och vägfordon. Beräkningsmodeller gör det möjligt att beskriva hur ändrade förutsättningar längs en väg eller järnväg kan påverka ljudmiljön, till exempel en ombyggnad eller ökad trafikmängd.

Det är i dag väldigt ovanligt att vi mäter buller på plats, utan i stället beräknar vi bullernivån. Riktvärdet för ekvivalent ljudnivå avser ett genomsnittligt årsdygn, och eftersom trafiken varierar från dygn till dygn och över året krävs mätningar under en lång tid för att få fram ett representativt dygnsmedelvärde. Om man ska mäta bullernivåerna krävs även speciella väderförutsättningar, eftersom detta spelar stor roll för hur ljudet färdas.

Bullerberörda byggnader och områden

Byggnader eller områden som till följd av trafik inom planområdet beräknas få ljudnivåer över riktvärdena för trafikbuller kallas bullerberörda, och Trafikverket utreder dem vidare. Vi beräknar ljudnivån utifrån planerad väg eller järnväg, trafikering och omgivande terräng och bebyggelse. För att avgränsa vilka byggnader eller områden som är bullerberörda av väg- eller järnvägsplanen (som tas fram för planerad åtgärd) gör vi först beräkningar med trafik endast inom planens gränser.

Byggnaderna är i första hand bostäder, men även skolor, förskolor och vårdlokaler kan vara bullerberörda. För nybyggnad omfattas även hotell och kontor av Trafikverkets riktvärden för buller från trafik på statlig väg och järnväg. Områden kan vara parker och friluftsområden där låga bullernivåer utgör en särskild kvalitet, samt områden som är betydelsefulla för fågellivet.

Fältinventering

Trafikverket genomför en utvändig inventering för att kontrollera förutsättningar på platsen och få mer information om bullerberörda byggnader. Vid inventeringen antecknar vi typ av vägg, fönster och ventiler samt placeringen av uteplatser, och vi fotograferar byggnadens fasader. Utifrån inventeringen kan vi sedan beräkna
fasadens dämpning (skydd mot buller). Fasadens dämpning används för att beräkna om det går att klara riktvärdena för buller inomhus. Inventeringen ger även viktig information om uteplatsens placering, för att den ska kunna beräknas korrekt. Inledningsvis räcker det vanligtvis med en utvändig inventering. I vissa fall behövs även en invändig kontroll, exempelvis en ljudreduktionsmätning av befintlig fasad. Detta gör vi vid ett separat tillfälle, och vi kontaktar då fastighetsägaren i förväg för att boka en lämplig tid.

Övervägande av åtgärder

Byggnader och områden som till följd av trafik inom planområdet beräknas få ljudnivåer över riktvärdena för trafikbuller utreds vidare. I den fortsatta utredningen tas även statlig trafik utanför planområdet med, för bedömning av åtgärdsbehov.

Åtgärder nära järnväg

Trafikverket utreder i första hand möjligheten att minska buller vid källan. I tätbebyggda områden är det fördelaktigt med åtgärder nära spåret, vilket skyddar flera närliggande fastigheter samtidigt. Bullerskyddsskärmarna eller bullerskyddsvallarna skyddar mot bullerstörningar både inomhus och utomhus. Om dessa åtgärder inte räcker till, eller om de är tekniskt svåra att genomföra eller orimligt dyra, överväger Trafikverket även åtgärder på den enskilda fastigheten.

Fasadåtgärder

Hur mycket ljud som når in i byggnaden beror främst på fasadens förmåga att dämpa bullret. Till fasaden räknas, förutom väggen, även fönster och friskluftsventiler som i de flesta fall också är den ljudmässigt svagaste delen. En av de vanligaste åtgärderna för att minska buller inomhus är att byta fönster eller åtgärda befintliga fönster och/eller byta till ljudreducerande friskluftventiler. Om ljudnivåerna är mycket höga kan det även behövas invändiga åtgärder på väggar och snedtak. Åtgärder för bostäder avser de bostadsrum som beräknas få nivåer över riktvärdena. Det innebär att det kan bli aktuellt att byta fönster i ett visst bostadsrum men inte i de övriga. Det kan även innebära att åtgärder utförs på övre plan men inte på nedre plan, exempelvis om en bullervall skärmar av det nedre planet. Vilken typ av åtgärd som är aktuell beror dels på ljudnivån utomhus vid fasad, dels på byggnadens konstruktion och förmåga att dämpa bullret. Detta innebär att två närliggande byggnader kan ha olika åtgärdsbehov för att uppfylla riktvärden för inomhusmiljön.

Bullerskyddad uteplats

Som uteplats räknas gemensamma eller privat iordningställda områden eller ytor, till exempel altaner, terrasser, balkonger eller liknande, som ligger i anslutning till bostaden. Mark- och planteringsåtgärder (trall, betongplattor, skärmskydd etc.) finns normalt på uteplatsen, men inte nödvändigtvis. Med bullerskyddad uteplats avses en uteplats som uppfyller riktvärdena för maximal och ekvivalent ljudnivå. Riktvärdet för maximal ljudnivå styrs även av hur ofta ljudnivån ligger över detta värde. Vid låg trafikering tillåts ljudnivå över riktvärdet (med cirka 10 dBA) upp till fem gånger per timme i snitt dag- och kvällstid.

En bullerskyddad uteplats kan skapas genom ett lokalt skydd (vanligtvis en träskärm) vid en befintlig uteplats, eller genom att man bygger en ny uteplats i bullerskyddat läge på tomten. Ett sådant läge är en plats på tomten där riktvärdena för uteplats uppfylls utan extra bullerskyddsåtgärd. Bullerskyddsåtgärder avser en yta som rymmer matplats för det antal boende som har tillgång till uteplatsen.

Vid flerbostadshus kan åtgärden avse en eller flera gemensamma uteplatser, som de boende har tillgång till. En helt inglasad altan, balkong eller liknande definieras som uterum. Om inglasningen av en uteplats uppgår till mer än 75 procent, definieras den som uterum i stället för uteplats.

Avsteg från riktvärden

Trafikverkets ambition är att uppnå samtliga riktvärden, men detta är inte alltid möjligt. I dessa fall tillämpar vi avsteg från riktvärdena. Avstegen genomförs stegvis, med en tydlig motivering. I första hand tillämpar vi avsteg från att uppfylla riktvärden utomhus, exempelvis utomhus vid fasad på byggnadens övre våningsplan.

Bullerskyddsåtgärder i järnvägsplan

Trafikverket tar fram ett förslag till bullerskyddsåtgärder i järnvägsplanen, och samråder med dem som berörs av förslaget. I planbeskrivning och plankarta redovisas de bullerskyddsåtgärder som behövs för den planerade infrastrukturen. När planen fastställs innebär detta ett beslut om att bygga skydd nära vägen eller järnvägen samt ett erbjudande om åtgärder nära fastigheten (åtgärder på fasad eller uteplats) för bullerberörda fastigheter som har markerats på plankartan med skyddsåtgärder. Vid mycket kostsamma åtgärder, eller om det är svårt att uppnå en acceptabel ljudnivå inomhus, kan Trafikverket i stället erbjuda att köpa fastigheten. I dessa fall redovisar plankartan de skyddsåtgärder som erbjuds om fastighetsägaren
tackar nej till inköp.

Trafikverket bekostar åtgärder nära fastigheten i de fall det behövs för att få ett fullgott bullerskydd enligt de riktvärden som Trafikverket följer. Trafikverket står för kostnaden men ägandet och ansvaret för drift och underhåll övergår därefter till fastighetsägaren. Om en fastighetsägare tackar nej till sådana åtgärder, kvarstår dock erbjudandet för en framtida åtgärd.

Genomförande av bullerskyddsåtgärder

När väg- eller järnvägsplanen är fastställd går Trafikverket vidare och projekterar åtgärderna i detalj. För åtgärder nära fastigheten innebär detta att vi besöker platsen för att ta in mer detaljerade uppgifter, exempelvis fasadkonstruktion och tjocklek, antal fönster, storlek på fönster, material, kulör med mera. Vi tar även fram ett detaljförslag på bullerskydd av uteplats. Vi handlar sedan upp en entreprenör som genomför åtgärderna. Även entreprenören behöver komma in och mäta för att kunna tillverka eller beställa exempelvis fönster i rätt dimensioner. Åtgärder nära fastigheten kan genomföras i ett tidigt skede av ombyggnaden av infrastrukturen, vilket kan minska störningar från buller som uppstår vid byggandet.

Skydd nära järnvägen, till exempel bullerskyddsvall eller bullerskyddsskärm, byggs vanligtvis i samband med att järnvägen byggs. Dessa åtgärder är svåra att genomföra i ett tidigt skede eftersom de kan hindra byggandet av järnvägen.

Tiden från utredning till att Trafikverket genomför åtgärder kan variera och beror på hur komplex och omfattande åtgärden är, om ändringar tillkommer, om det finns politiska beslut eller om planen överklagas.
